С весны меня опять начали потихоньку «попиливать» на предмет, мол, почему это у нас в саду который уже год по-человечески даже и посидеть неудобно... В общем да, есть такое дело, подумал я. Всё руки никак не доходили + лень с годами прогрессирует, но покупать лавки за 15 тысяч рублей как-то жаба мешала. В результате плюнул и решил (в последний раз, ха-ха...) напрячься...
Цель проекта:
Сделать долговечную садовую лавочку, которая может эксплуатироваться под открытым небом и которая:
- была бы выполнена из дерева целиком;
- легко разбиралась бы на части;
- была бы 2 метра длиной и без промежуточной опоры. Изначально хотел делать лавку 1,5 метра с сиденьем из палубной доски, но женщины в ТЗ включили категорическое условие, мол, "чтоб можно было на ней лежать и спать". Пришлось дополнительно извращаться.
- имела бы удобную спинку с наклоном;
- была бы устойчива к беснующимся детям, пытающимся её перевернуть;
- стоила бы дешевле, чем неразборные аналоги в магазине.
Материал:
- "палубная" доска из лиственницы 27х140;
- половая "шпунтованная" доска из лиственницы 27х110 (сиденье);
- брусок для тавровой опоры под сиденьем, сосна, 110х50 (примерно, навскидку его размеры сейчас не помню);
- крепёж з магазина «Крепмаркет» (в Дмитрове кое-чего нет, например длинных мебельных саморезов с полукруглой головкой под «звёздочку»;
- пропитка на водной основе для садовой мебели Alpina Garten-Holzol ;
Ключевой инструмент, без которого проект мог бы не состояться:
- ручная дисковая пила;
- электролобзик с узкими пилками для малых радиусов;
- направляющая с транспортиром для дисковой пилы и электролобзика;
- фрезерная машинка с радиусной фрезой для снятия округлых фасок (4мм);
- электродрель с направляющей для сверления под прямым углом.
Почему из лиственницы?
Прежде всего потому, что лиственница сама по себе, пожалуй, лучше прочих доступных материалов противостоит гниению. Достаточно упомянуть то, что множество домов в Венеции стоят на сваях из лиственницы, привезённых в Италию с российского севера.
Кроме того, более высокая в сравнении с сосной прочность лиственницы позволяет уменьшить толщины используемого материала на 1/3.
Среди минусов лиственницы можно выделить хрупкость, нестойкость к образованию трещин и, как следствие, некоторую сложность работы с ней.
Начало
Конструкцию можно считать моей личной разработкой, аналогичных лавочек не найти. Хотя по большому счёту в ней нет ничего особенного и похожие варианты наверняка есть.
Была разработана двухмерная модель в Автокаде, в масштабе 1:1, которая учитывала анатомические особенности среднего человека и рекомендации по наклону спинки, высоте сиденья, вылету подлокотников и т.д. Исходные данные я взял в каком-то справочнике, уже не помню.
Чертеж распечатан на принтере, в уменьшенном масштабе и перенесён на картон, далее был выполнен 3D макет лавочки, чтобы предотвратить возможные «недодумки» (материал недешёвый, не хотелось ошибиться). В моём случае это быстрее и надёжнее, чем вытягивать 3D модель в Автокаде.

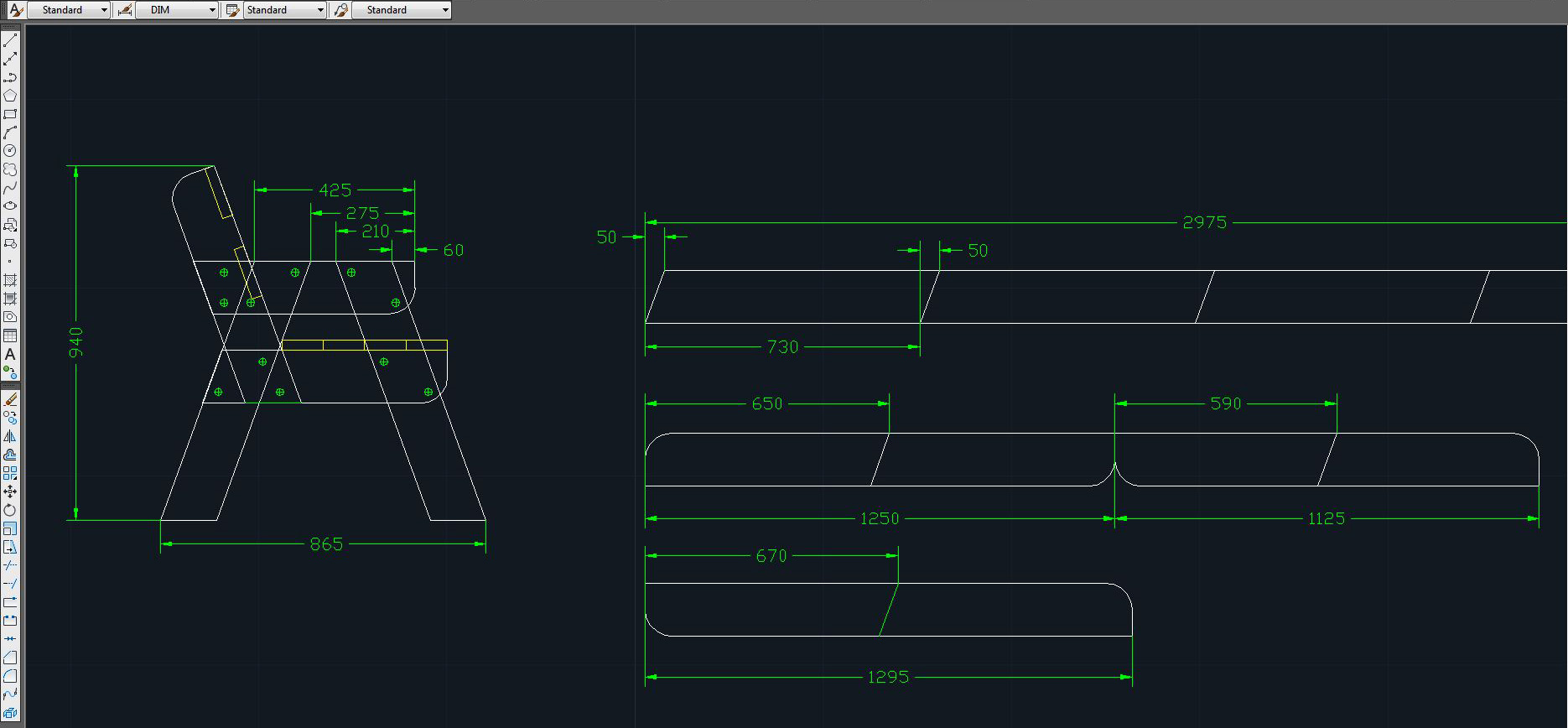

В Автокаде был выполнен макет раскройки материала, чтобы максимально рационально его использовать. На этой стадии макет в Автокаде выглядел как-то так:
Отмечу, что у меня не было цели создать правильный чертёж, я использовал Автокад исключительно как систему моделирования. Поэтому вопросы вроде "почему невидимые контуры изделия не показаны штриховой линией" не принимаются. Все отсутствующие размеры снимаются непосредственно с чертежа виртуальной линейкой на компьютере, если кого-то что-то заинтересует - скажу.
Процесс

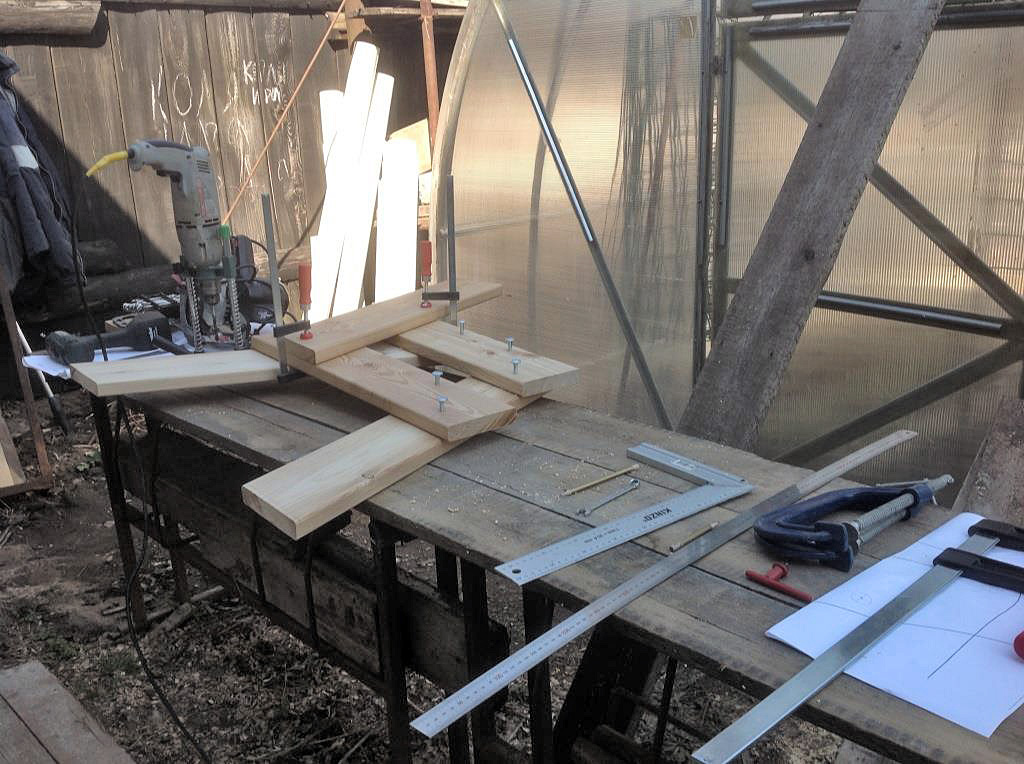

На фото видна направляющая для дрели. Крайне полезная штука, для точных изделий и практически незаменимая для случаев, когда необходимо сверлить сквозные отверстия во множестве соединяемых друг с другом элементов конструкции. Я покупал в "220 Вольт".
Результат
Лавочка покрыта вышеуказанной пропиткой Alpina в два слоя. По пропитке пока не могу сказать чего-либо хорошего, или плохого, нет необходимой базы для сравнения. То, что она на водной основе - это хорошо.

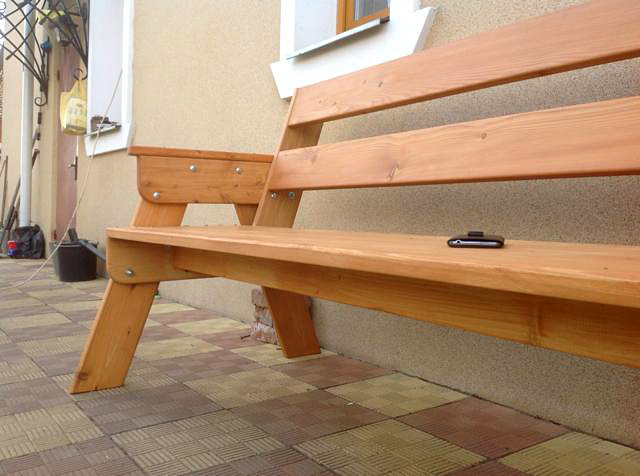

Использование шпунтованной доски и таврового деревянного элемента под сиденьем позволило практически исключить ощутимый прогиб на двухметровой длине вне зависимости от массы человека.
- 10151927_10151991824292461_2236805026328779134_n.jpg (83.11 КБ) Просмотров: 4115

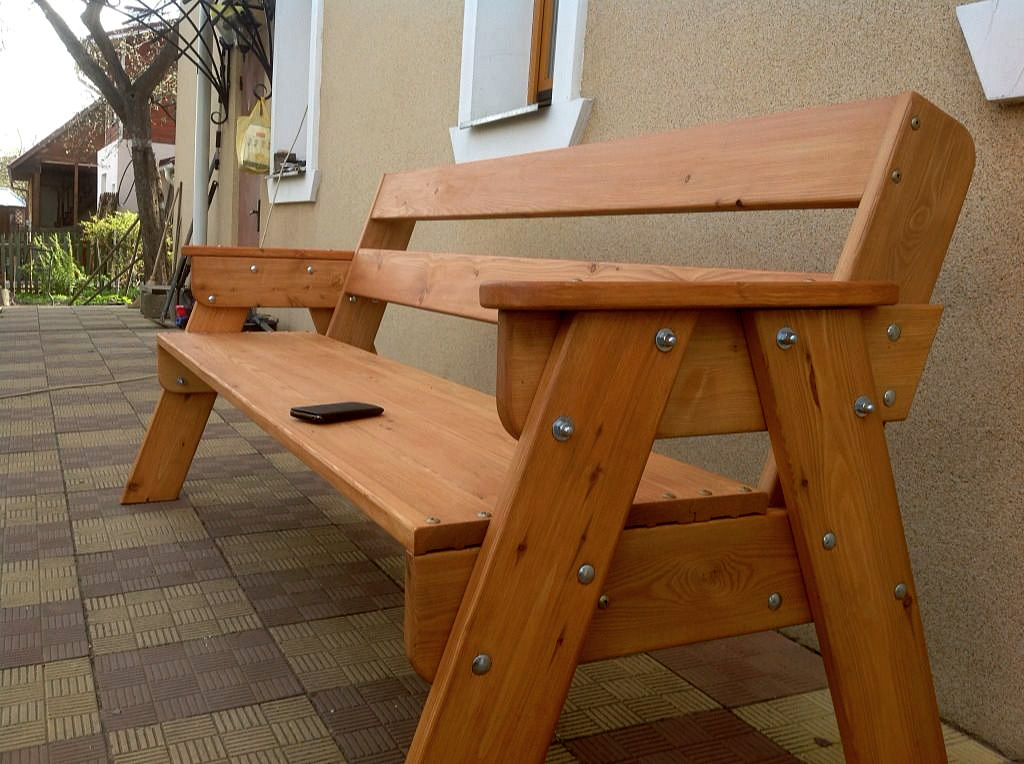

Лавочка получилась очень жесткая и устойчивая, особенно к боковым нагрузкам, т.е. если стокилограммовая туша налетит на неё со всей дури, проблемы будут у туши, но не у лавочки.
Лавочка легко разбирается на 4 части (сиденье, спинка и две боковины).
В настоящий момент изделие изготовлено в двух экземплярах.
Если поставить рядом две лавочки, получается удобное спальное место для одного взрослого.
Себестоимость проекта на момент июня 2014 года составила ~4500 рублей.
